Примечание

Технический термин, например, "0,13 мкм технология" означает, что размер поликремниевого затвора транзистора, созданного на кремниевой пластине, не может быть меньше 0,13 мкм. Этот параметр не только характеризует геометрические размеры, но и напрямую связан со скоростью работы микросхемы и энергопотреблением. Уменьшение размеров элементов на кристалле позволяет увеличить рабочую частоту и уменьшить потребляемый ток и напряжение. В свою очередь, уменьшение энергопотребления позволяет увеличивать рабочую частоту. Можно сказать, что ключевая проблема современной микроэлектроники заключается в том, как отвести тепло, выделяемое при работе, от кристалла. Например, без внешнего радиатора современный процессор нагреется до температуры выше 100 градусов примерно за секунду.

8-разрядные микропроцессоры

Начало массового использования вычислительной техники следует отнести к моменту появления микропроцессора 8080. Эта очень простая по современным понятиям микросхема дала возможность многим пытливым умам попробовать себя на поприще создания компьютеров, что ранее было доступно только хорошо оснащенным лабораториям.

О начале выпуска процессора 8080 (рис. 2.4) объявили в апреле 1974 г. Количество транзисторов на кристалле достигло 6000 (технология 6 мкм).

Аппаратные средства персональных компьютеров. Самоучитель - i_028.png

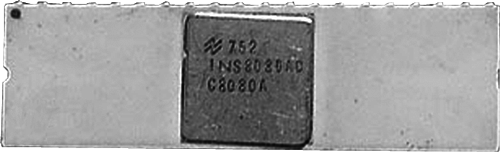

Рис. 2.4. Процессор 8080

У 8080 поражала тактовая частота, которая достигла 2 МГц, что позволяло выполнять 0,64 млн. операций в секунду. Самым же важным было то, что шина данных работала с байтами — самыми простыми 8-битовыми машинными словами, что позволяло очень просто разрабатывать весьма разнообразные вычислительные устройства. Соответственно, увеличение разрядности шины данных позволило организовать адресуемую память размером 64 Кбайт – поистине, в те времена, фантастическая возможность для маленькой микросхемы.

По сравнению с процессором 8008, производительность 8080 возросла в десять раз. Наиболее важным следствием появления 8080 стало то, что для создания вычислительного устройства теперь не требовалось очень много вспомогательных микросхем. То есть появилась возможность разрабатывать небольшие и надежные вычислительные системы на одной плате.

На процессоре 8080 был собран один из первых персональных компьютеров "Altair computer". Вспомнить об этом компьютере следует еще и потому, что для его самостоятельной сборки было выпущено несколько десятков тысяч комплектов, которые пользовались колоссальным успехом. В дальнейшем множество фирм использовали 8080 в самых разнообразных конструкциях. Можно вспомнить и первый в России радиолюбительский компьютер "Радио 86РК", который до появления схемы компьютера "Синклер" был самой популярной компьютерной самоделкой у радиолюбителей.

Справедливости ради надо упомянуть, что аналогичные процессоры выпускали и другие фирмы. Некоторые модели имели значительно лучшие параметры, чем 8080. Заметим также, что в то же время было абсолютно не ясно, какой процессор станет наиболее массовым, и никто не догадывался, что потомки 8080 будут использоваться в 80 % компьютерах. Вполне вероятно, что благосклонность судьбы могла бы обернуться в сторону другого процессора, тогда у нас на столах стояли бы не Intel Pentium, a DEC, Apple или еще какая-либо фирменная марка. Но сложилось так, что именно потомки Intel 8080 проникли во все уголки человеческого бытия.

Простота и ясность системы команд вызвала появление аналогов процессора Intel 8080, а самым известным из них, который до сих пор пользуется популярностью и работает во многих АОНах и игровых приставках – это Z80. Причем фирма Zilog не просто скопировала микросхему корпорации Intel, как сделали в России, выпустив полный, но уже устаревший аналог под названием К580ВМ80, а более совершенную микросхему. Заметим, что домашние компьютеры на Z80 не уступали по производительности при работе с графикой персональным компьютерам на более мощном процессоре 80286.

Самым большим недостатком у процессора 8080 было то, что ему требовалось сразу три напряжения питания: +5, —5 и +12 В. Из-за такой особенности блок питания зачастую был сложнее и конструктивно крупнее, чем контроллер или компьютер. Поэтому в марте 1976 г. появился процессор 8085, усовершенствованный вариант 8080, в котором, к сожалению, были улучшены лишь вспомогательные параметры.

В новом процессоре количество транзисторов увеличилось до 6500 (технология 3 мкм). Тактовая частота возросла до 5 МГц, а производительность до 0,37 млн. операций в секунду. Вместо трех напряжений питания требовалось лишь одно – 5 В.

Этот процессор стал основой многих микроконтроллеров в самых разнообразных изделиях: системах зажигания в автомобилях, приборах для регистрации кардиограмм, элементах управления приводами магнитных дисков в компьютерах IBM PC и т. д. Так, теряясь в лучах славы других процессоров Intel, восьмиразрядный предок выполнял черновую работу в персональных компьютерах. И если разобраться с конструкцией персонального компьютера совсем недавнего прошлого, то в нем, кроме центрального процессора из семейства x86, всегда имелось еще несколько восьмиразрядных 8085, несущих самые разнообразные функции.

16-разрядные процессоры

В июне 1978 г. корпорация Intel выпустила процессор 8086, а ровно через год – 8088, которые и положили начало эры персональных компьютеров в современном понимании этого термина.

Процессоры 8086/8088 (рис. 2.5) стали сердцем компьютеров – сначала IBM PC, а потом и IBM PC XT. Их конкуренты, а их было немало, просто по экономическим причинам оказались не в состоянии конкурировать с Intel, IBM и фирмами Юго-Восточной Азии, занимавшимися клонированием популярных изделий.

Аппаратные средства персональных компьютеров. Самоучитель - i_029.png

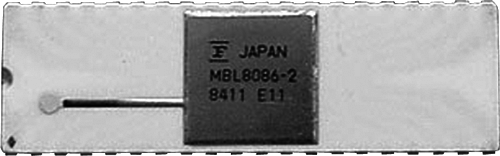

Рис. 2.5. Процессор 8086/8088

На момент выпуска процессора 8086 его тактовая частота составляла 5 МГц, скорость выполнения операций достигала 0,33 млн. операций в секунду. Далее были выпущены более быстрые процессоры с тактовой частотой 8 и 10 МГц, у которых производительность возросла соответственно до 0,66 и 0,75 млн. операций в секунду.

Количество транзисторов на кристалле процессора 8086/88 достигло 29 000, что просто поражало воображение. В производстве использовалась технология 3 мкм, проводники такой толщины уже не видны невооруженным глазом.

Еще большее изумление вызвала возможность адресовать 1 Мбайт оперативной памяти, используя шестнадцатиразрядную шину данных. Фактически, такими возможностями тогда обладали большие вычислительные машины. В то время, например, размер оперативной памяти в 64 Кбайт казался верхом совершенства.

Можно сказать, что появление первого шестнадцатиразрядного процессора, который позволял использовать столько оперативной памяти, хотя это и было преждевременно, открывало перед программистами колоссальное поле деятельности. То есть в руки рядовых программистов попадал компьютер, не уступавший по своим возможностям труднодоступным машинам вычислительных центров.

Понимая, что шестнадцатиразрядная шина появилась преждевременно, т. к. требовала удвоенного количества интерфейсных микросхем, в июне 1979 г. корпорация Intel объявила о выпуске процессора 8088. Разница между ним и процессором 8086 состояла в том, что разрядность шины данных была сокращена до 8 битов. Это позволяло сохранять некоторую преемственность между конструкциями на восьмиразрядных процессорах и первыми процессорами линейки х86. Естественно, уменьшалась цена компьютеров, собранных на процессоре 8088, что, в общем-то, и определило успех компьютера IBM PC и его клонов.

Процессор 8088 выпускался с тактовыми частотами 5 МГц (0,33 млн. операций в секунду) и 8 МГц (0,75 млн. операций в секунду). Все остальные параметры соответствовали его предшественнику.
